سیمکشی کامل ساختمان طبق استاندارد نظام مهندسی
سیمکشی کامل یک ساختمان نه تنها پایهای برای تأمین ایمنی ساکنان است، بلکه نقش کلیدی در بهینهسازی مصرف انرژی و افزایش کارایی سیستمهای الکتریکی دارد. در این مقاله به بررسی جزئیات استانداردهای نظام مهندسی در زمینه سیمکشی ساختمانی میپردازیم و نکات حیاتی برای اجرای یک شبکه برقی ایمن، پایدار و مطابق با مقررات را بهصورت گامبهگام شرح میدهیم.
مفهوم کلی سیمکشی ساختمانی و چارچوب قانونی
سیمکشی در ساختمانها شامل تمامی مسیرهای عبور جریان الکتریکی از منبع تغذیه تا نقاط مصرف نهایی میشود. در ایران، این حوزه تحت نظارت سازمان نظام مهندسی برق و مقررات ملی مرتبط با ایمنی الکتریکی (مانند آییننامههای ۲۲۲ و ۲۲۲/۲) قرار دارد. این قوانین بهطور دقیق استانداردهای فنی، نحوه انتخاب کابلها، روشهای نصب، فاصلهگذاری از موانع و الزامات زمینگذاری را تعیین میکنند.
استانداردهای کلیدی در انتخاب کابل
انتخاب کابل مناسب از مهمترین عوامل در تضمین عملکرد صحیح سیستم است. نکات اساسی عبارتند از:
- محافظت در برابر حرارت: کابلهای PVC یا XLPE باید توان تحمل دمای محیط و گرمای ناشی از جریان را داشته باشند.
- محدوده جریان مجاز: بر اساس جدولهای IEC 60364 و استانداردهای ملی، جریان حداکثری که کابل میتواند تحمل کند محاسبه میشود تا از گرمایش بیش از حد جلوگیری شود.
- نوع عایق: برای مسیرهای زیرزمینی یا در محیطهای رطوبتی، کابلهای عایقدار با مقاومت بالا در برابر رطوبت انتخاب میشود.

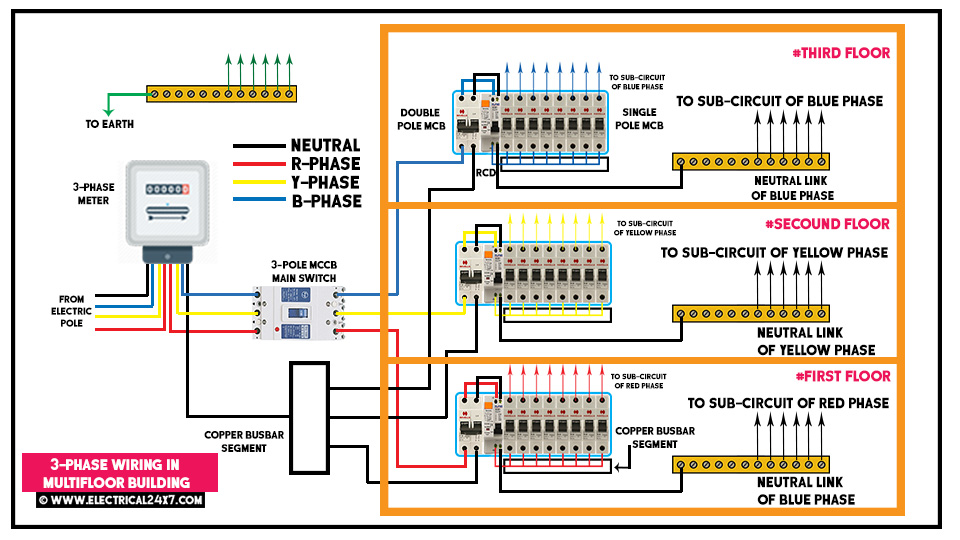

طراحی شبکه توزیع سه فاز

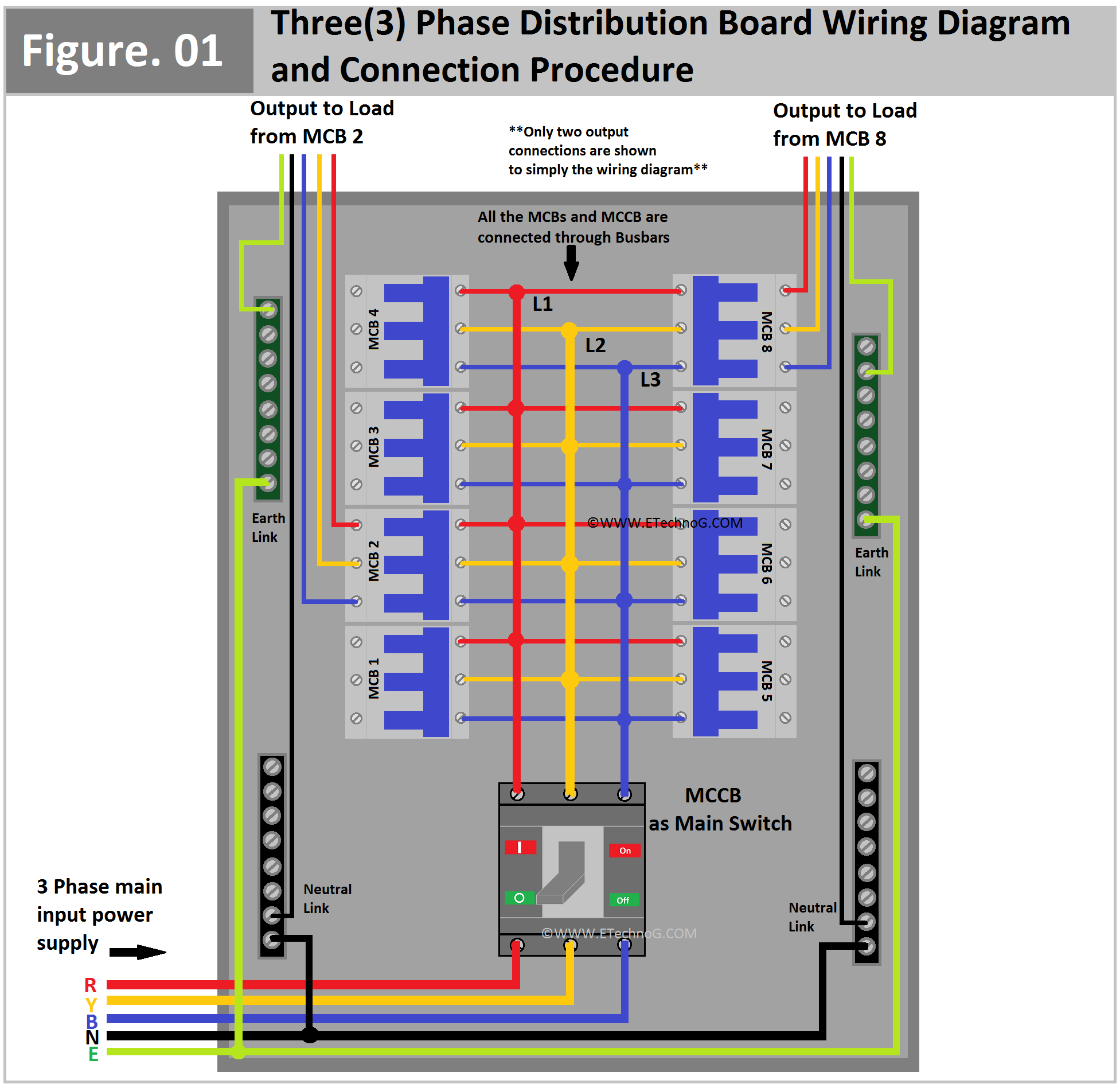

در ساختمانهای چندواحد یا اداری، استفاده از سیستم سه فاز برای توزیع توان بهویژه در بارهای سنگین (مانند هواساز، پمپهای آب و دستگاههای صنعتی) بهصرفهتر است. در این بخش به بررسی اصول طراحی تابلوهای توزیع سه فاز میپردازیم.
محاسبه بارهای مصرفی و تقسیمپذیری فازها
پیش از نصب، باید تمام بارهای الکتریکی (پاور) بهدقت محاسبه شوند. این کار با استفاده از نرمافزارهای بارگذاری یا جداول دستی انجام میشود. نکات مهم عبارتند از:
- تعیین بارهای ثابت (مانند روشنایی و دستگاههای ثابت) و متغیر (مانند لوازم خانگی).
- توزیع یکنواخت بارها بین فازهای A، B و C برای جلوگیری از عدم تعادل فازها.
- در نظر گرفتن ضریب توان (Power Factor) برای بهبود کارایی سیستم.
نقش زمینگذاری (گراندینگ) در ایمنی ساختمان
زمینگذاری صحیح یکی از مهمترین الزامات ایمنی الکتریکی است. طبق استانداردهای نظام مهندسی، اتصال تمامی اجزای فلزی (قابها، لوازم و کابلهای محافظ) به یک نقطه زمین مشترک باید بهصورت مستمر و مقاوم در برابر مقاومت الکتریکی انجام شود. برای این کار، میتوان از میلههای زمینی فولادی یا شبکههای گرانزمینی استفاده کرد.
روشهای نصب زمینگذاری
در ساختمانهای مسکونی و تجاری، دو روش اصلی برای نصب زمینگذاری وجود دارد:
- روش میلهدار: نصب میلههای فولادی به عمق حداقل ۲ متر در خاک، سپس اتصال با کابلهای گراندینگ به تابلو اصلی.
- روش شبکهای: ایجاد شبکهای از سیمهای مسی بهصورت مش در زیرزمین یا فونداسیون، که بهصورت یکپارچه با تمامی تجهیزات الکتریکی متصل میشود.
نکات اجرایی برای نصب صحیح سیمکشی
در مرحله اجرایی، رعایت دقیق موارد زیر میتواند از بروز حوادث الکتریکی و نقصهای فنی جلوگیری کند:
- استفاده از لولهکشی (کانال) پلاستیکی یا فلزی برای محافظت از کابلها در مسیرهای عبوری.
- حفظ فواصل ایمن بین کابلهای برق و لولههای آب، گاز یا مخابراتی (حداقل ۱۵ سانتیمتر).
- نصب کلیدهای قطع جریان (Circuit Breaker) با برچسبگذاری صحیح جهت شناسایی آسان مدارهای مختلف.
- اجرای تستهای ایمنی شامل آزمون مقاومت زمین، آزمون عایقسازی (Insulation Resistance) و آزمون کارکرد کلیدهای حفاظتی پیش از تحویل به کاربر.
اهمیت مستندسازی و گزارشنویسی
پس از اتمام کار، تهیه یک پرونده کامل شامل نقشههای سیمکشی، لیست کابلها، مشخصات تابلوهای توزیع و نتایج تستهای ایمنی الزامی است. این مستندات نه تنها برای بازرسیهای قانونی مفید هستند، بلکه بهعنوان مرجع برای تعمیرات و ارتقاءهای آینده نیز بهکار میروند.
پیشنهادات برای بهبود کارایی انرژی در ساختمانهای نوین
با توجه به افزایش هزینه انرژی و ضرورت کاهش مصرف، مهندسان میتوانند از راهکارهای زیر برای بهینهسازی سیمکشی استفاده کنند:
- استفاده از سیستمهای مدیریت انرژی هوشمند (Smart Energy Management) برای نظارت لحظهای بر بارهای مصرفی.
- نصب تجهیزات با ضریب توان بالا (Power Factor Correction) بهمنظور کاهش ضرایب توان پایین.
- بهکارگیری کابلهای کمضایعات (Low-loss) برای کاهش افت ولتاژ در مسیرهای طولانی.
آیندهنگری: استانداردهای دیجیتالسازی در سیمکشی
پیشرفت فناوریهای دیجیتال، فرصتی برای ارتقای استانداردهای سیمکشی فراهم کرده است. استانداردهای جدیدی مانند IEC 61850 برای شبکههای هوشمند و BMS (Building Management System) امکان ارتباط مستقیم بین تجهیزات الکتریکی و سامانههای کنترل مرکزی را میدهد. این ادغام نه تنها بهدلیل بهبود نظارت، بلکه بهدلیل کاهش زمان خرابی و افزایش طول عمر تجهیزات، نقش مهمی در ساختوسازهای هوشمند ایفا میکند.
نتیجهگیری
سیمکشی کامل ساختمان طبق استانداردهای نظام مهندسی، نه تنها بهعنوان یک الزام قانونی بلکه بهعنوان یک سرمایهگذاری بلندمدت در ایمنی، کارایی و پایداری انرژی محسوب میشود. با رعایت دقیق نکات فنی از انتخاب مناسب کابلها تا اجرای صحیح زمینگذاری و مستندسازی کامل، میتوان اطمینان حاصل کرد که سیستم برقی ساختمان بهصورت بهینه و ایمن عمل خواهد کرد. در نهایت، ترکیب این اصول با فناوریهای نوین دیجیتال، مسیر توسعه ساختمانهای هوشمند و سازگار با محیط زیست را هموار میسازد.
